上空から写真撮影

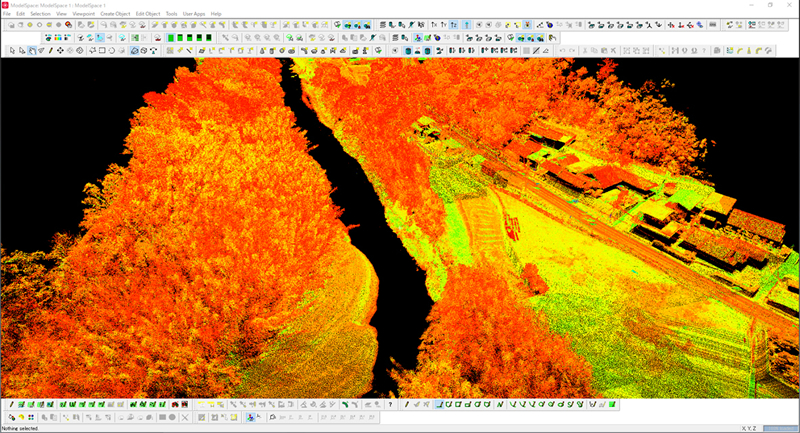

地上からレーザー計測

弊社では航空写真撮影及び航空レーザー計測も行なっています。 デジタル写真測量にて作成したオルソフォト・DMデータ・航空レーザー点群から立体写真データを作成して3次元モデルを作成します。又、地上型3Dレーザースキャナで取得したデータと融合することで必要な箇所においては高精度な精度を維持しコスト削減にもお役立て頂けます。

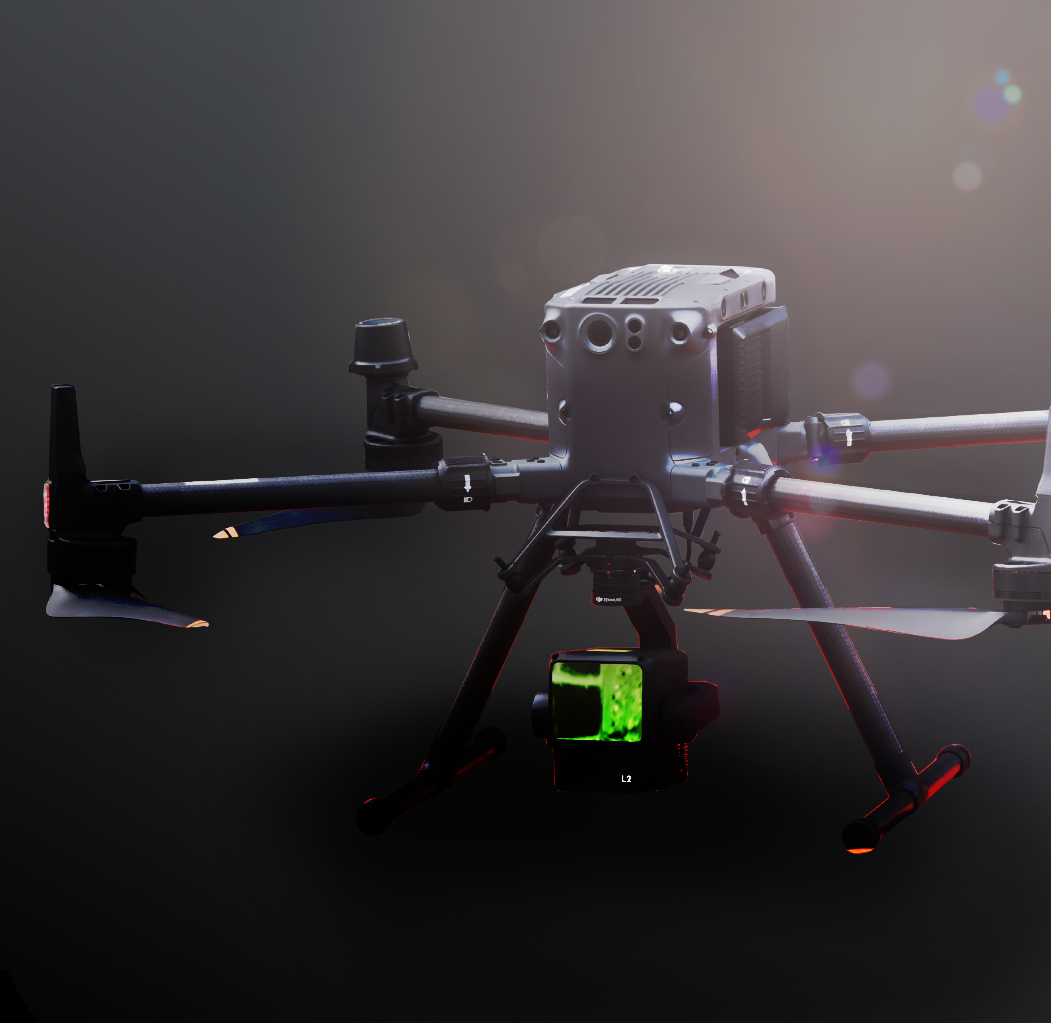

ドローンを導入いたしました

ドローンとは?

ドローンとは遠隔操作が可能な無人航空機を指します。軍事用の大型無人機から個人の趣味で持っているホビーのラジヘリまで含んだものであります。GPSセンサーで自分の位置を捕捉し自立飛行を可能な機種を使用して空中でホバリング性能を持った物で高度な操縦スキルを必要としない分様々な分野で使用されているが使用に当たっては十分な注意が必要です。

弊社も2014年度よりドローンを使った空撮事業に取り組んでいます。DJI社製のPhantomやSpreading Wingsなどを使用して操縦の訓練を行ってまいりました。最近では遺構・地形図作成・3次元レーザー計測の補備などの現場でドローンを使用しています。

ドローンを使った撮影に当たり計測現場に対空標識を設置し、座標(X・Y・Z)を測量機により与えます。その後ドローンにより現場上空を約60%以上オーバーラップするように撮影を縦横に行います。これにて現場作業は終了し、写真解析はPhoto Scanなどのソフトを使用して撮影された個々のデータを合成し、オルソ写真モデルを作成します。作成されたデータを基に専用3次元ソフトへインポートを行い、平面図・横断図などの図化データを作成します。作成された3次元TINモデルデータはアクロバットリーダーなどで3次元データとして閲覧できます。

弊社は3次元レーザー計測などを主な業務としており、今後3次元レーザー計測とドローン撮影を融合することで今まで地上レーザーで計測不能だった高い建築物の屋根部分などの計測も可能になりました。又、精度的な面でも弊社テストデータ (3次元レーザー計測とドローン撮影の比較)を重ね合わせた結果、数mm〜数cm程度の誤差に収まっており問題なく使用出来る技術であると確信しております。

今後、従来のセスナやラジヘリ撮影に加えドローンを使用することで場所・場面など周辺の状況を踏まえ、どの技術を使用するか使い分けすることでお客様にとって、安全・低コスト・高精度なデータを提供していきたいと思っております。

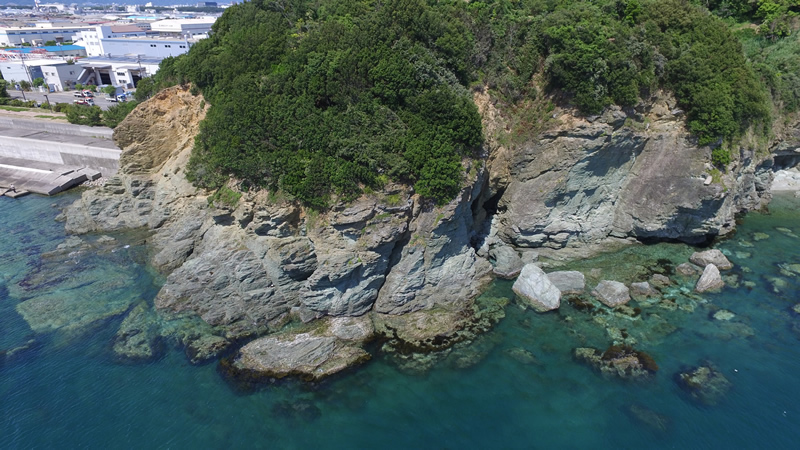

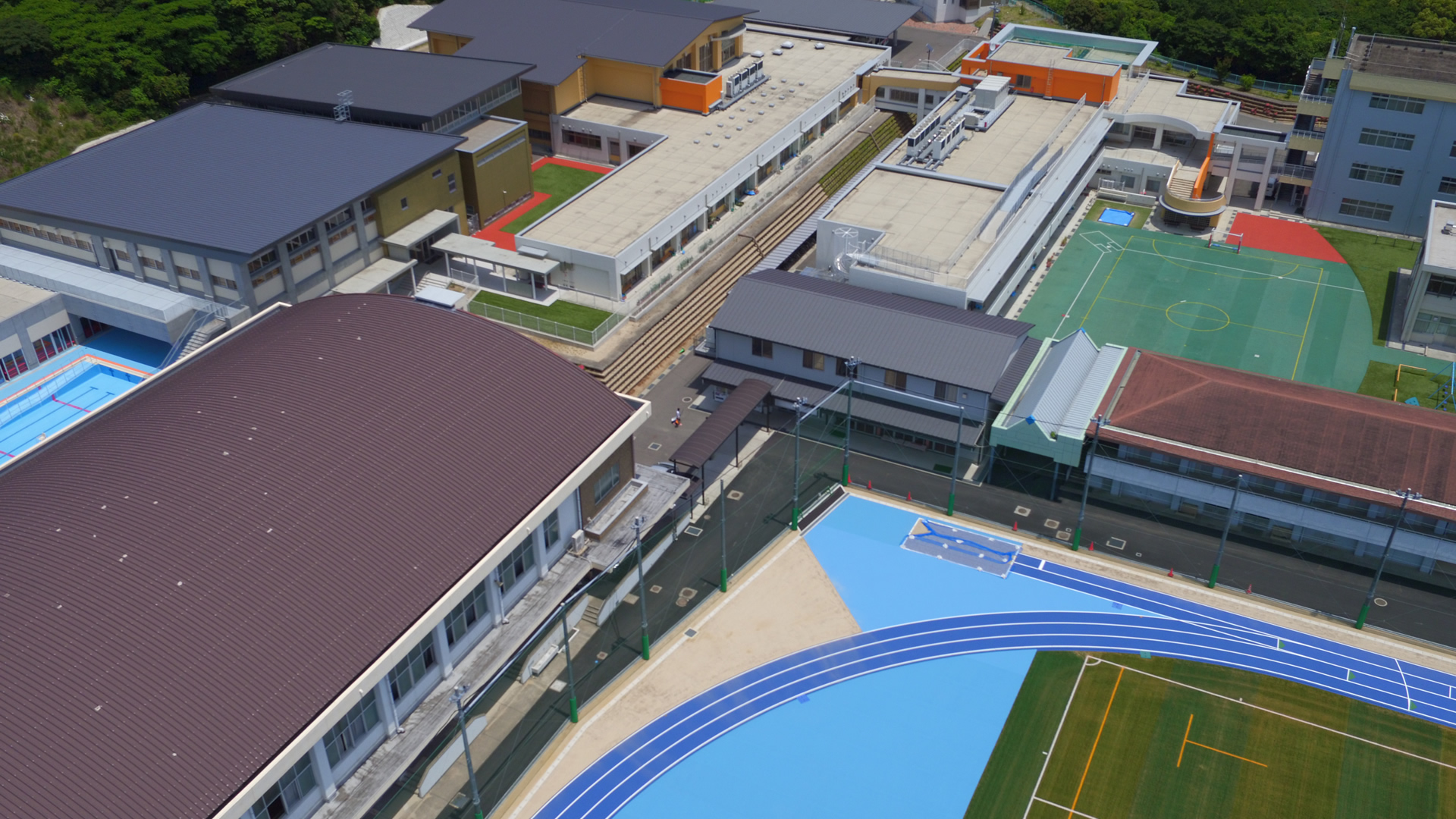

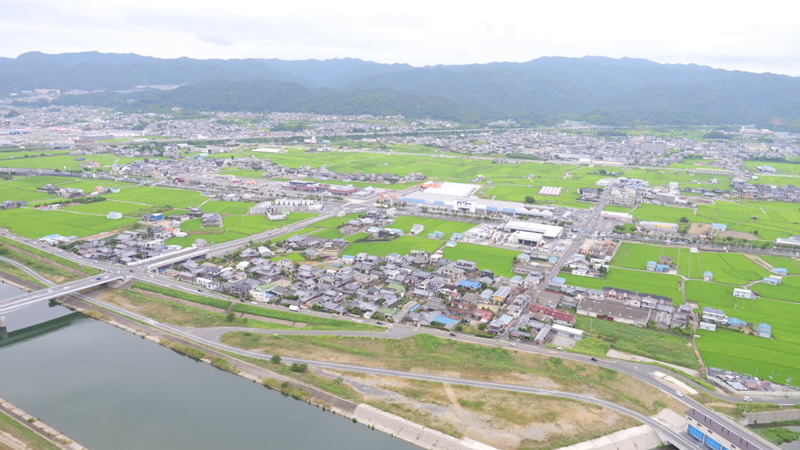

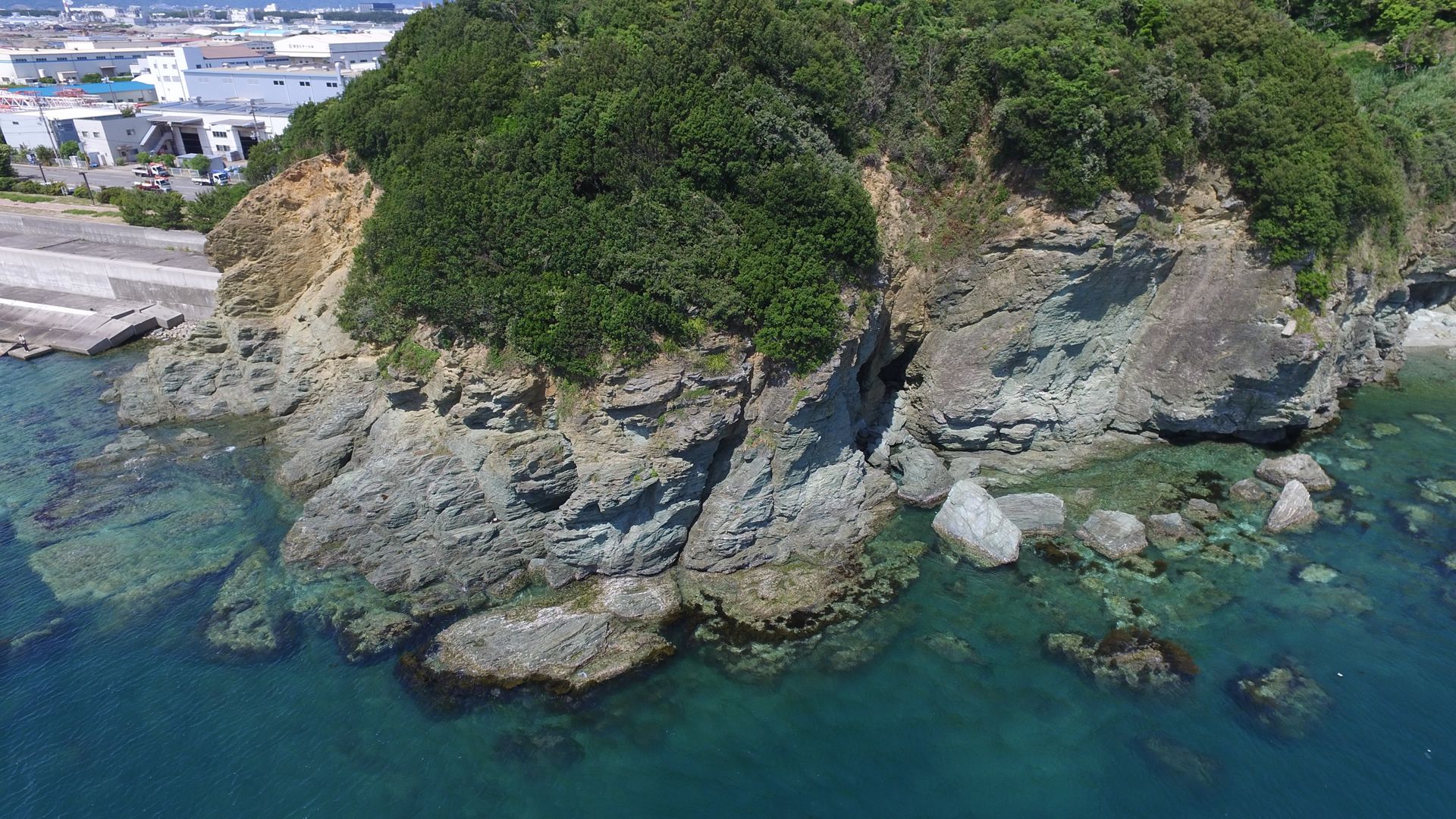

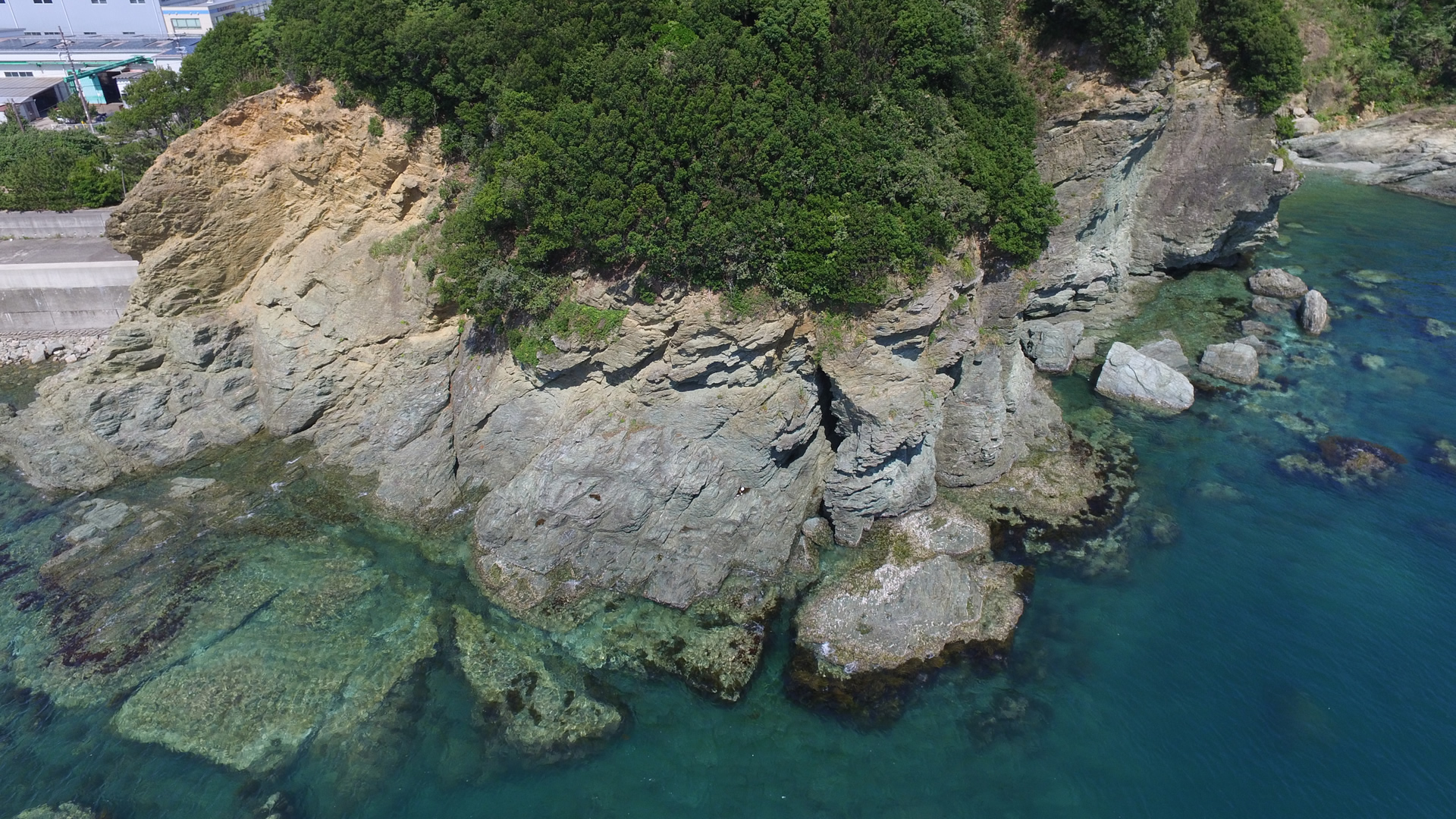

ドローン空撮動画

ドローンでテスト撮影を行った動画を公開しています。参考にご覧ください。
また、この地点をモデリングした3D-PDFも公開しております。3Dサンプル・PDFデータのページよりご覧ください。

本サービスの特徴

地上ではなく空中から撮影およびレーザー計測

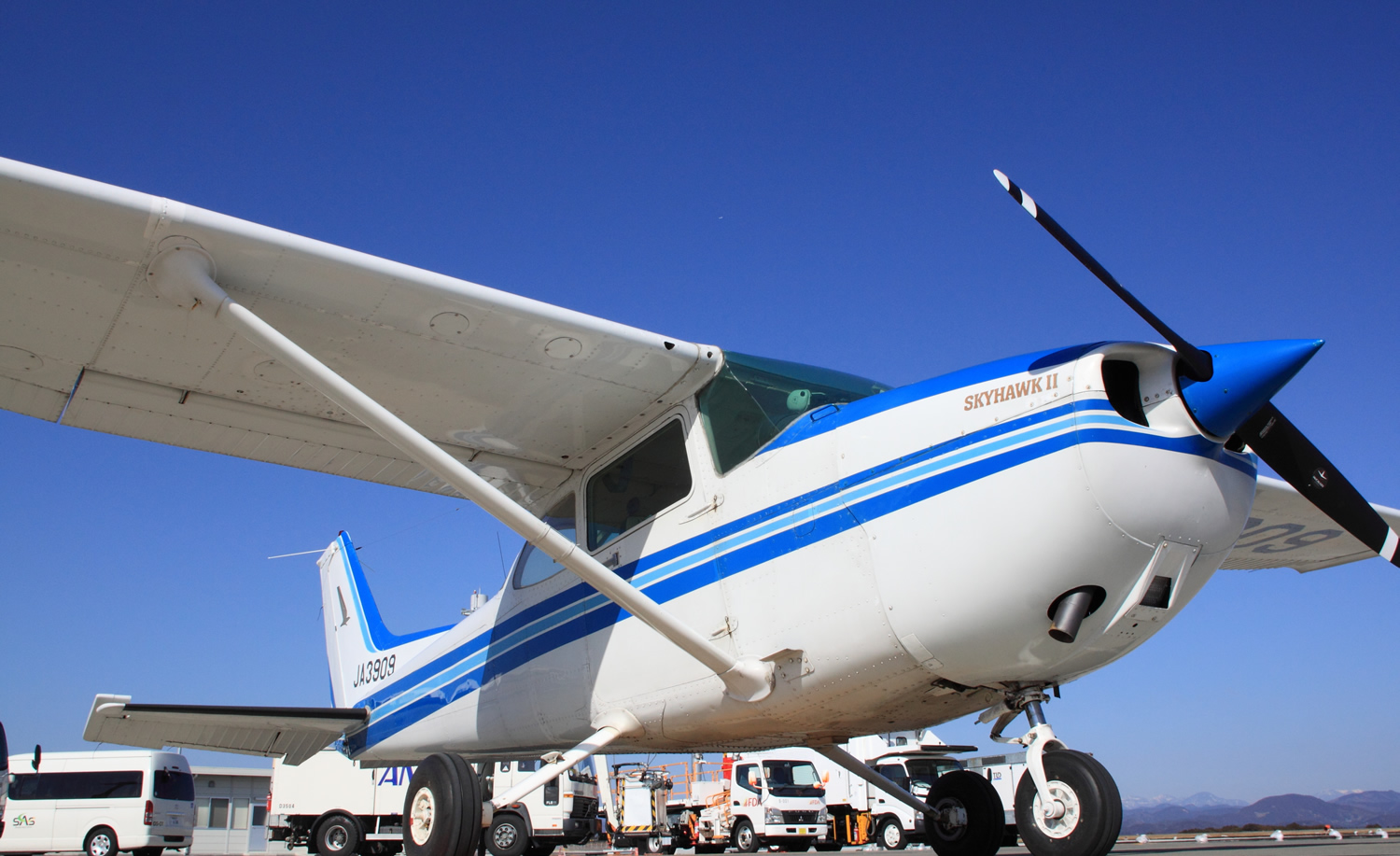

航空写真撮影では、その用途に応じてセスナやラジヘリ(ラジコンヘリ)などを使用して上空から撮影およびレーザー計測を行います。

また、デジタル航空写真測量にて作成したオルソフォトおよびDMデータを合成して、地上型3Dレーザースキャナ計測を行って解析したデータを合成することが可能です。

広範囲な情報取得・計画に最適

このサービスをご利用いただくことで、広域的な設計検討などでは最初に広域的なデジタル写真データの取得を行い、懸案地点周辺などの精度を要する場所においては地上型3Dレーザースキャナを使用し計測・解析・図化などを行うことで高精度で効率的(低コスト)な3次元データの作成が行えます。

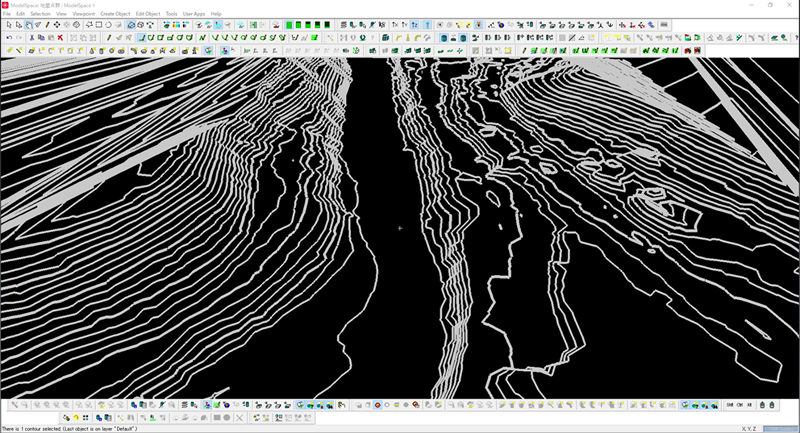

3次元化することにより必要な箇所での縦横断データおよびメッシュデータが取得できます。

本サービスでの納品物

本サービスではお客様に以下のような成果物を納品いたします。

  • 図面…地形図
  • 測量成果簿冊
    • 標定点測量
    • 水準測量
    • 現地調査資料
    • 空中三角測量
    • 数値図化
    • 地形補備測量
    • DMデータファイル

デジタル写真測量のフロー


これまでの実績

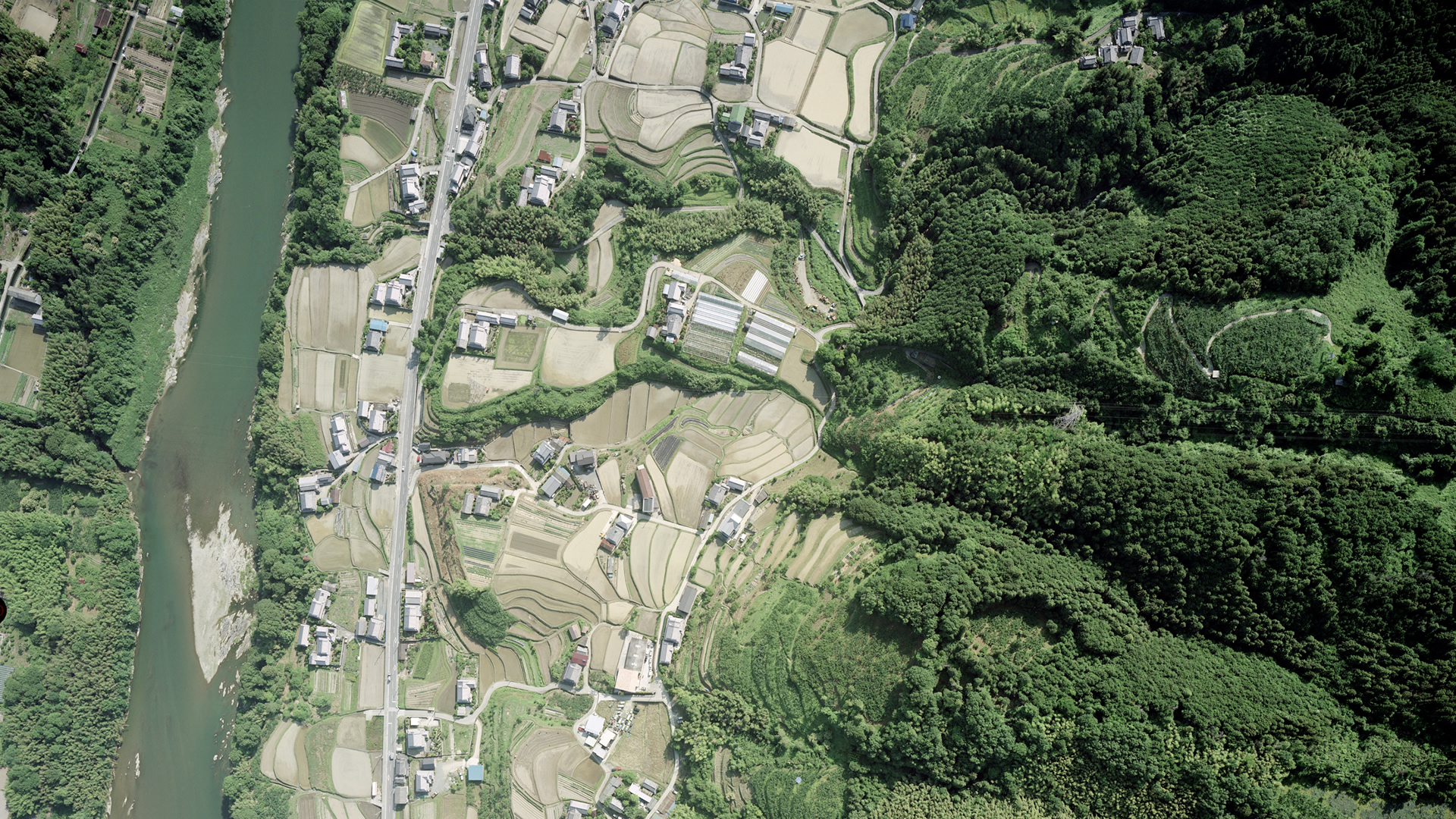

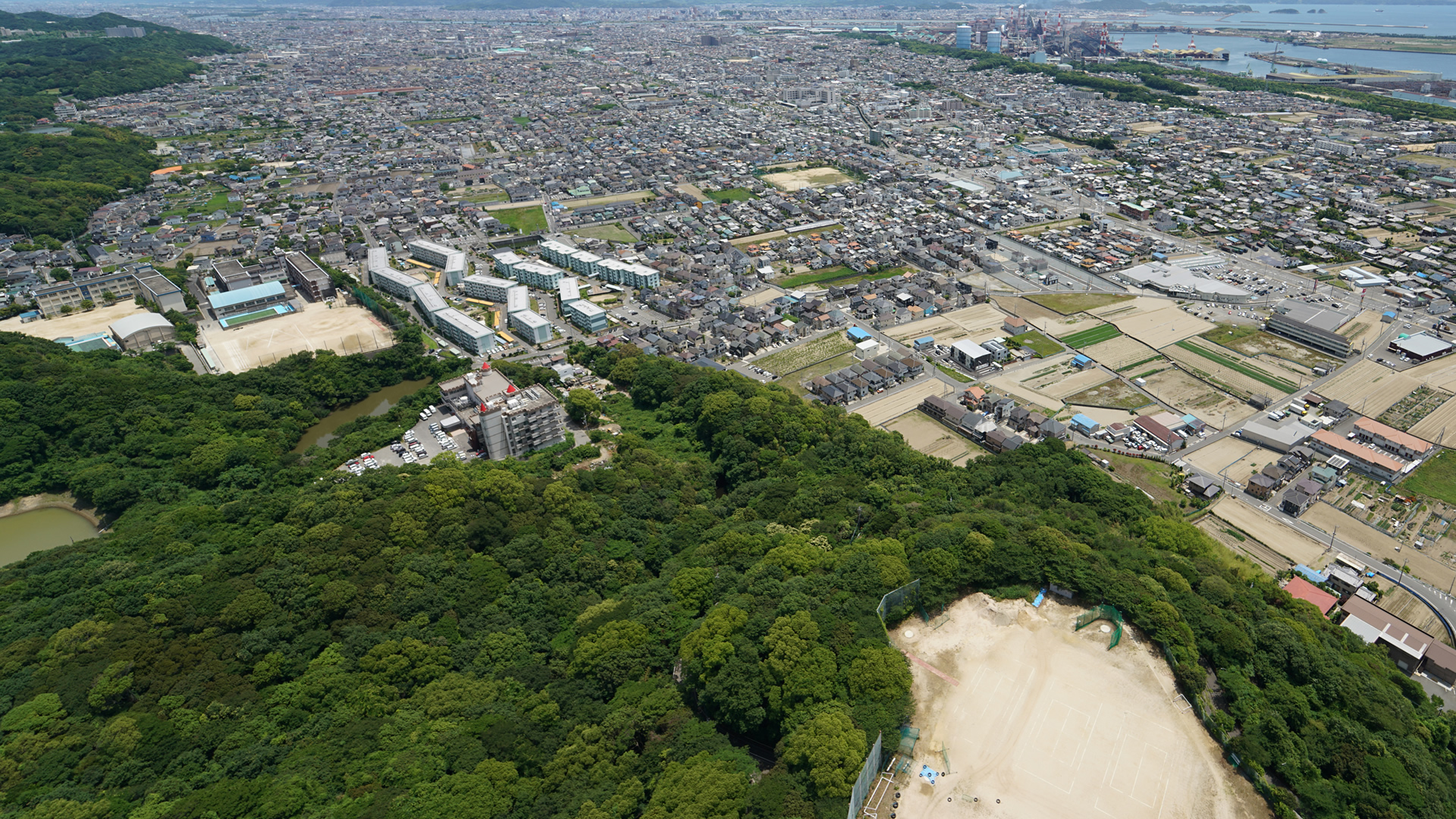

弊社上空写真
  1. 橋本市地区航空写真測量オルソ作成
  2. 福島県ダム湖周辺航空写真測量
  3. 秋田県山林地図作成に伴う航空写真測量
  4. 明日香村飛鳥寺西方・川原寺裏山遺跡航空写真測量
  5. 八丁田園遺跡地区航空写真測量
  6. 飛鳥京苑池第6次調査空中写真撮影図化
  7. 根来寺遺跡地区航空写真測量
  8. 神前遺跡第3次航空写真測量
  9. 稲成壱遺跡・八丁田圃遺跡航空写真測量
  10. 名阪道路(天理地区)埋蔵文化財発掘調査航空写真測量


田辺城下町上空写真


藤波遺跡写真

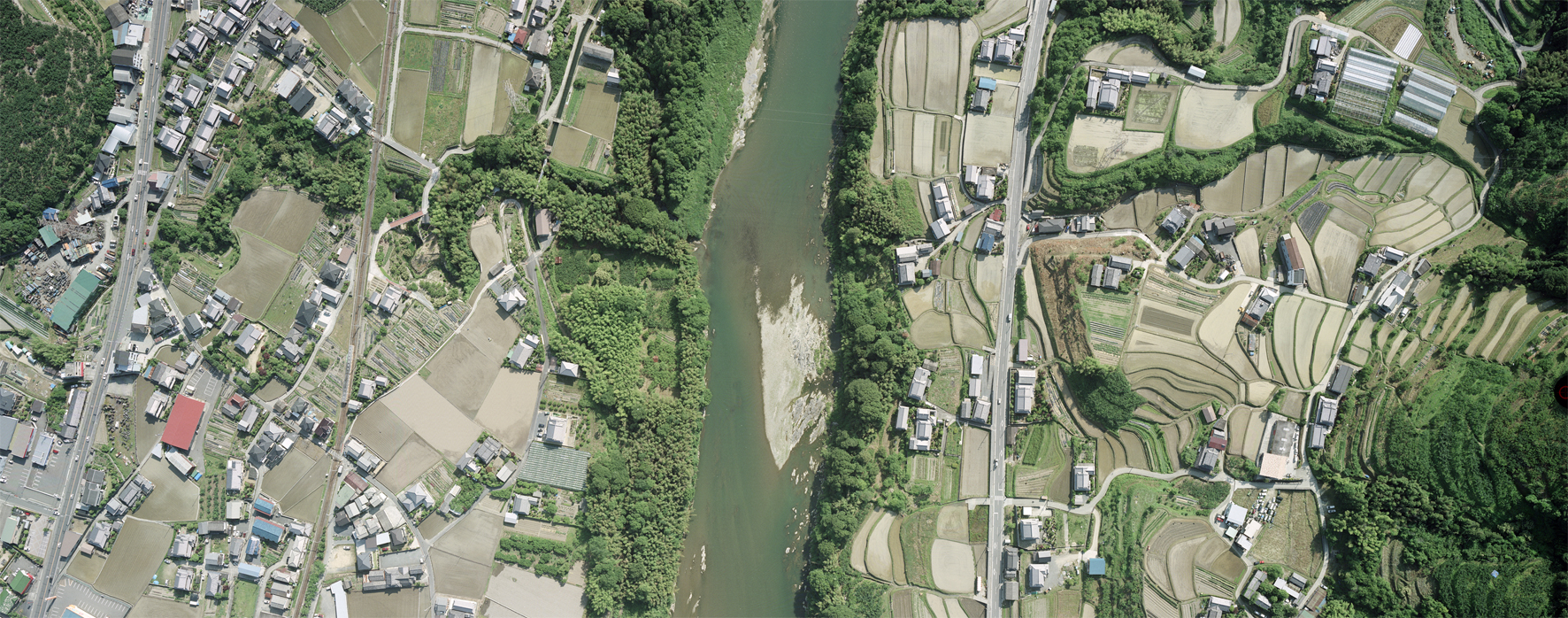

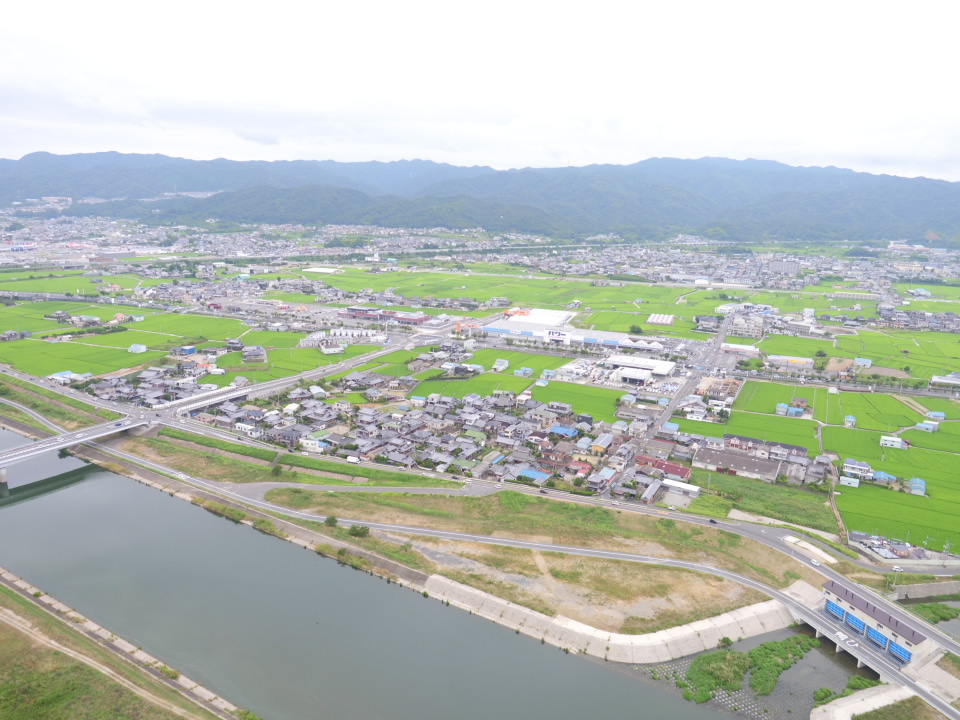

橋本上空写真


他の実績も見る

本サービスでの使用機材

  • LH Systems社製 SOCET SET
    • 自動空中三角測量
    • ステレオ観測システム
    • 自動標定点抽出
    • DTM(数値地形モデル)自動地形抽出
    • DTM表示・編集
    • 3次元情報収集
    • オルソ生成
  • TOPCON Image Master Pro 3D画像計測統合ソフトウェア
    • キャリブレーション
    • ステレオ画像による3D計測
    • オルソ画像作成
    • ボリューム計測
    • モデリング

担当スタッフ

空間情報4課長
湊清成
